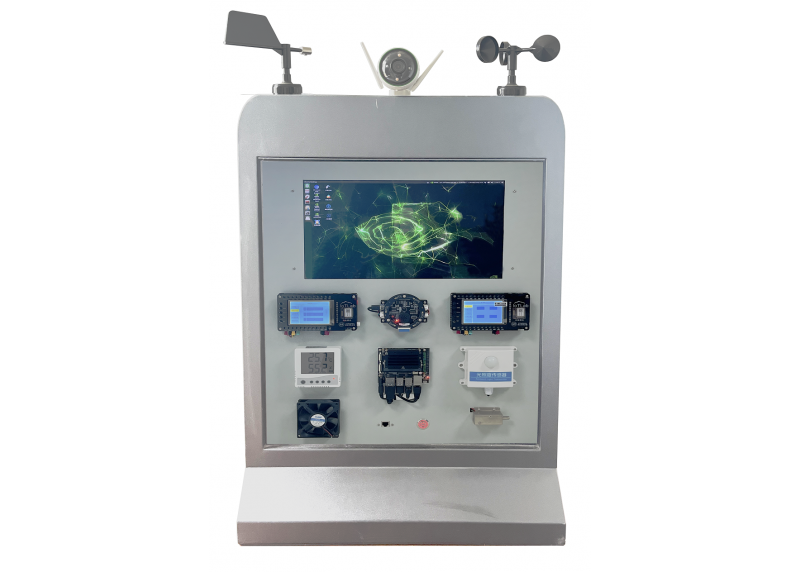

AI桌面綜合實訓平臺
實訓臺面向人工智能相關專業，集成了計算機視覺系統、語音處理系統、以及工業級溫濕度傳感器、報警燈、電磁鎖執行器等多種嵌入式應用模塊，通過搭建邊緣計算終端，配合17.3寸邊緣計算顯示單元、人工智能場景應用資源包、虛擬仿真系統、為人工智能專業相關的應用開發提供統一的通訊協議和、接口及AIOT場景。
系統預裝Ubuntu18.04操作系統，所有環境代碼庫文件均已安裝，開機即用。基于多維度學習實踐平臺，由淺入深循序漸進，采用Python語言進行課程資源的開發，適用于Python編程、OpenCV、機器學習、深度學習、數字圖像處理、計算機視覺、語音識別、嵌入式系統及應用等課程的教學和實踐。
（一）主要設備介紹
系統由邊緣計算網關、邊緣顯示屏幕、AI視覺攝像頭、智能節點模塊、溫濕度傳感器、PWM可控風扇、鼠標鍵盤、報警燈等設備構成。
? ? ? ?1.邊緣計算網關
（1）極小空間占用
JETSON NANO 模組僅有 70 X 45 毫米是體積非常小的JETSON設備。為多個行業(從智慧城市到機器人)以提供強大支持。
（2）更大限度提高性能
JETSON NANO 提供 472 GFLOP。 它可以并行運行多個神經網絡，同時外理多個高分辨率傳感器，非常適合入門級網絡硬盤錄像機(NVR)家用機器人以及具備全面分析功能的智能網關等應用。
（3）優化能效
JETSON NANO 為您節約時間和精力,助力您實現邊緣創新。體驗功能強大且高效的 AI、計算機視覺和高性能計算,功耗僅為 5至10 瓦。
? ? 2.邊緣顯示屏幕
采用HDMI高清IPS屏，畫面穩定顏色純真顯示，給你強烈的視覺震撼。
? ? （1）IP65級防塵防水。純平面板正面防水，可有效阻止水滴及灰塵侵入機。
? ? （2）節能低耗 循環散熱。24小時全天候運行不到1度電，支持通電開機，具365*24小時全天穩定運作能力，適用于工業場所。
? ? （3）1670萬色色彩飽滿真實。原裝IPS面板 呈現真實色彩
? ? （4）十點電容觸摸。高速傳輸、觸控靈敏、穩定性高、觸摸靈敏速度快，滿足高效工作需求。
? ? 3.麥克風陣列
? ? ?麥克風陣列可以實現聲源定位(分辨率是1)并對語義進行解析，結合揚聲器可以進行語音播報。支持二次開發，提供詳細開發教程資料和使用應用例程如TTS文字轉語音、會議定向錄音、實時翻譯和語音機器人控制等。同時支持接入訊飛語音云服務，可實現發音糾正、聲紋識別等豐富強大功能。可應用在語音智能家居、會議錄音、實時翻譯、機器人交互、口音矯正、交通工具智能座艙等領域。
? ? ??4.工業攝像機
深度體感攝像頭是VR/AR、機器人和無人駕駛最核心的技術支撐之一，而深度攝像頭就是這類硬件的眼睛。只有機器對“看到的”東西，定位定姿精度更高時，才能更好地識別和做出判斷，從而提升機器的可用性和產品化速度。利用雙目立體視覺成像原理實現三維定位，即可進行手勢、肢體動作的綜。
5.異構網關
智能異構網無線網關與網絡中間件為數據通訊的關鍵模塊，核心MCU采用基于ARM Cortex-M4內核的32位微控制器STM32F429ZGT6。預留4個通用無線模塊接口，支持Zigbee、Wifi、藍牙、Lora、433等無線模塊進行組合配置，配有1塊3.2寸TFT觸摸顯示屏用于顯示和交互，分辨率為320*240，并板載了TTL串口、232串口、USB轉串口、以太網口等多種通信接口。
利用STM32F429其強大處理能力及其自適應實時存儲器加速器功能，使得智能異構無線網關能實時處理應用層設置的聯動信息，將不同聯動內容分地址存儲，互不干擾，從而實現多種異構網絡數據的匯聚與轉發。
另外板載了1個802.11 b/g/n的模組作為網絡中間件，主頻高達580MHz，輸距離可達280米。它帶有Wifi功能和以太網接口，支持透明傳輸、串口指令、HTTPd Client等多種工作模式，支持網頁配置、串口AT指令、網路AT指令配置等，其Wifi支持AP、STA、AP+STA配網模式。網絡中間件能實現UART、Wifi、以太網三者間的數據互傳。
6.智能節點
無線工業節點的核心MCU采用基于ARM Cortex-M3內核的32位微控制器STM32F103ZET6，M3位于屏幕下面；配有1塊3.2寸TFT觸摸顯示屏用于顯示和交互，分辨率為320*240。對外提供多種可編程的硬件接口，包括485、CAN、ADC、SPI、PWM、GPIO、UART、IIC等。預留了通用雙排防反插接口，支持Zigbee、Wifi、Lora、433等無線模塊的自由切換。此外，智能節點與AIOT虛擬仿真設備統一協議互聯互通。
?
（二）產品功能
1.硬件設計采用立式臺體結構，一體化設計，結合15.6寸邊緣計算顯示單元，方便教學
2.邊緣計算終端預裝Ubuntu18.04操作系統及環境代碼庫文件。支持鍵盤、鼠標，并集成15.6寸邊緣計算顯示單元，上電即用，用戶無需配置任何外設；
3.安裝面板采用插接式設計，所有組件均需支持自由插拔，并預留USB、網口等接口，用戶可根據需要自行拓展其他組件；
4.滿足Python編程、機器學習、深度學習、數字圖像處理、計算機視覺、語音識別、嵌入式系統及應用等課程或知識點的教學；
? ? ? 5.平臺集成工業攝像機、麥克風陣列，配合提供的算法源代碼，可完成包括人臉檢測、車牌識別、垃圾分類、目標檢測、語音喚醒、語音識別、語音合成、智慧交互音箱、語音控制等實驗實訓。兼容Caffe/TensorFlow/MXNet訓練模型和API，可以讓學生對機器視覺的流程、處理方式等有更好的了解，熟悉相關算法，了解實際應用場景，貼近工程化應用。
? ? ??6.結合AIOT虛擬仿真系統，可完成AIOT工程應用實現。完成人臉識別門禁系統（真實人臉識別通過后，根據應用協議，虛擬仿真系統中，電磁鎖3D動畫打開）、語音交互控制系統等。
虛擬仿真系統中的每個實驗過程均采用3D模型進行實驗，通過更好的沉浸式體驗，避免用戶操作真實性的問題。使用戶在實驗、AIOT工程布線、開發應用等真實場景中，得心應手。傳感器模型在發送虛擬數據或接收真實數據時，傳感器模型根據虛擬數據的設定或真實數據的接收，產生對應的動畫效果，從而使實驗更加生動，形象。虛擬仿真系統中的每個場景應用均采用3D場景中拖拽控件，同時支持線路（電源、仿真器、傳感器接線等）動態驗證，輕松掌握工業級傳感器接線技術。
? 一、臺體結構
▲安裝面板采用插接式設計，所有組件均需支持自由插拔，并預留USB、網口等接口，用戶可根據需要自行拓展其他組件；
形態：一體化桌面式操作臺
材質：金屬鋼結構板材，表面烤漆
尺寸：長≧480mm，高≧620mm，底寬≧200mm。
?
二、邊緣計算網關
CPU：四核ARMA57@143 GHZ
GPU：128核Maxwell
AI算力：473GFLOPS
顯存：4GB 64位LPDDR425.6 GB/s
▲存儲：16GB eMMC
視頻編碼器：4K @30|4x 1080p @3019x 720p @30(H.264/H.265)
視頻解碼器：4K @6012x4K @3018x1080p @30118x 720p @30(H.264/H.265)
攝像頭接口：2個MIPI CSI-2DPHY通道；
連接：千兆以太網，M.2 KeyE
顯示：HDMI和DP
USB：4個USB 3.0、USB 2.0 Micro-B
▲網絡：支持USB高速網卡，支持M.2雙頻高速網卡
其他：GPIO、12C、12S、SPI、UART
規格尺寸：100 mm x80 mm x29 mm
?
? 三、邊緣交互單元
1、工業顯示屏
屏幕尺寸：15.6寸
分辨率：1920*1080
▲觸控方式：電容觸摸
屏幕比例：16:9
屏幕類型：TFT
功耗：≦20W
亮度：300cd/㎡
對比度：700:1
可視角度：80/80/70/60
工作溫度：-20℃-60-20℃。
凈/毛重：3.0kg/4.0kg
非觸摸屏接口：BNC/VGA/HDMI/AV/USB
觸摸屏接口：VGA/HDMI/AV/USB
?
四、麥克風陣列
麥克風數量:6個
聲源定位分辨率:1°
拾音距離:10m
多喚醒詞:支持
自定義指令詞：支持
音頻降噪：支持
回聲消除：支持
離線識別：支持
詞條識別限制：詞條數量不限，字數限制10個詞
▲Linux開發：提供完整SDK例程，可實現離線命令詞識別，返回識別結果、喚醒角度、音頻等等
windows/linux系統串口控制：可通過串口開啟錄音、獲取喚醒狀態、設置喚醒詞、獲取喚醒角度
Windows/linux系統直接讀取音頻：支持
▲支持Jetson Nano，提供Jetson Nano的開發資料和ROS源碼。
?
五、工業攝像機
傳感器類型：CMOS
幀速：30 FPS
拍照格式：BMPJPG
輸出格式：M-JPEG
閃爍控制：50Hz
調焦范圍：20mm
麥克風：內置麥克風
錄像格式：AVI
分辨率：1920*1080P
接口類型：USB2.0
產品尺寸：70.0*50.7*44.0mm
▲驅動類型：免驅動即插即用。
支持設備：支持主流電腦Windows，2000,XPVista,Win7/8/10Macos,Linux等操作系統。
?
? 六、異構網關（含中間件）
▲處理器：核心MCU采用基于ARM Cortex-M4內核。
▲顯示單元：3.2寸TFT觸摸顯示屏，可提供良好的人機交互界面
無線單元：板載支持ZIGBEE、WIFI、藍牙、LORA、433等無線模塊，匯聚多種異構網絡
板載功能：對外TTL串口、232串口、USB轉串口等多種通信接口。
▲聯動存儲功能：利用STM32F429其強大處理能力及其自適應實時存儲器加速器功能，使得智能異構無線網關能實時處理應用層設置的聯動信息，將不同聯動內容分地址存儲，互不干擾。
▲網關中間件功能：板載802.11 b/g/n的模組,主頻高達580MHz,帶WIFI功能和以太網接口。板載嵌入式工業級網關中間件模塊，實現UART、Wi-Fi、以太網間的三者互傳功能。
?
? 七、智能節點
▲雙MCU設計：無線模塊(支持Zigbee、WIFI等)+Cortex-M3核心
▲3.2寸TFT觸摸顯示屏，分辨率320*240，提供良好的人機交互界面；
核心MCU采用Cortex-M3 32位微控制器。
無線節點配備人機交互界面，顯示屏尺寸3.2寸（截圖證明）
板載功放電路；485、CAN、ADC、IO口、串口接口等。
模塊的自由切換：單排雙列12pin直插接口，
支持zigbee，WIFI，藍牙等無線模塊的自由切換。
無線模塊：標準雙排防反插接口，處理器CC2530
無線模塊協議：符合IEEE802.15.4 ZigBee標準規范；
▲AIOT虛擬仿真平臺教學知識點互通：與AIOT虛擬仿真設備統一協議互聯互通，AIOT虛擬仿真平臺的虛擬設備能夠完全仿真軟硬件模塊設備，3D仿真效果硬件模塊的外觀、接線端口完全一致；
▲真實傳感器數據支持接入虛擬仿真互聯互通（提供功能講解演示視頻U盤，含視頻播放軟件）
▲虛擬仿真平臺控制可與真實硬件同步實現控制效果（提供功能講解演示視頻U盤，含視頻播放軟件）
?
? 八、AIOT傳感器
1、RS485溫濕度傳感器
材質：外殼采用ABS材質
▲顯示：液晶顯示器實時顯示數據
工作電壓：10V-30V DC
最大功耗：0.3W
輸出信號：RS485
響應時間：≤ 15S
溫度長期穩定性：≤ 0.1℃/y
濕度長期穩定性：≤ 1%RH/y
工作溫度：-40℃ T0 +80℃
溫度分辨率：0.1℃
濕度分辨率：0.1%RH
耗電：≤0.15W（12V DC,25℃）
2、RS485光照傳感器
供電電壓：12VDC～30VDC
感光體：帶濾光片的硅藍光伏探測器；
波長測量范圍：380nm～730nm；
準 確 度：±7％
重復測試：±5%；
溫度特性：±0.5%/℃；
測量范圍：0～200000Lux
輸出形式：485總線信號
?
? 九、AIOT執行器
1、風扇
額定電壓：12VDC
轉速：650-1800RPM
軸承：液壓
額定電壓：5VDC
額定電流：0.25A
風壓：1.60mmH20士10%
噪音值：6-28dBA
燈光接口：3-Pin
電源接口：4-Pin
2、電磁鎖
工作電壓：12V
額定電流：600mA
消耗功率：7.5W
插銷伸縮長度：10mm
開鎖時間：1S
3、報警燈（立式）
款式：立式
顏色：紅色
產品功率：10W
工作電壓：12V
底座：24V圓盤短管
?
十、無線網絡路由器
Wi-Fi協議：Wi-Fi5
處理器性能：單核580MHz，
2.4GHz最高速率：300Mbps
5GHz最高速率：867Mbps
信號放大器：集成
網口：3個百兆網口
帶機量：64臺
?雙頻合一：支持
|
第一章 |
機器視覺 |
1.OpenCV |
視頻顯示 |
|
? |
? |
? |
畫面繪圖 |
|
? |
? |
? |
圖像變化 |
|
? |
? |
? |
圖像處理 |
|
? |
? |
? |
邊緣檢測 |
|
? |
? |
? |
圖像變換 |
|
? |
? |
2.通用目標識別 |
顏色識別 |
|
? |
? |
? |
手寫字識別 |
|
? |
? |
? |
目標檢測 |
|
? |
? |
? |
目標識別 |
|
? |
? |
? |
運動檢測 |
|
? |
? |
3.人臉識別 |
人臉檢測 |
|
? |
? |
? |
人臉識別 |
|
? |
? |
? |
表情識別 |
|
? |
? |
4.人體識別 |
姿態識別 |
?
|
第二章 |
自然語言 |
1.語音處理 |
語言喚醒 |
|
? |
? |
? |
語音識別 |
|
? |
? |
? |
語音合成 |
|
? |
? |
2.文本處理 |
中文分詞 |
|
? |
? |
? |
詞性標注 |
|
? |
? |
? |
文本摘要 |
|
? |
? |
? |
情感分析 |
|
? |
? |
3.深度學習 |
智能問答 |
|
? |
? |
? |
智能聊天 |
|
? |
? |
? |
智能翻譯 |
|
? |
? |
4.語音云服務 |
語音識別與合成 |
|
? |
? |
? |
文本相似度 |
|
? |
? |
? |
文本糾錯 |
|
? |
? |
? |
智能寫詩 |
?
|
第三章 |
綜合案例 |
1.垃圾分類系統 |
垃圾照片 |
|
? |
? |
? |
分類提示 |
|
? |
? |
? |
語音合成播報 |
|
? |
? |
2.人臉識別系統 |
人臉識別 |
|
? |
? |
? |
識別開鎖真實硬件或虛擬仿真 |
|
? |
? |
? |
安防報警真實硬件或虛擬仿真 |
|
? |
? |
3.語音交互音箱 |
喚醒詞喚醒 |
|
? |
? |
? |
語音識別命令 |
|
? |
? |
? |
語音控制真實硬件或虛擬仿真 |
|
? |
? |
? |
語音合成播報結果 |
? ?
